Válvulas de cierre rápido-de seguridad

Válvula ASVG de cierre rápido-con válvula de ventilación tipo: ZE40 (acción-forzada) con electroválvulas de 3/2-vías y micro finales de carrera para "Abierto" y "Cerrado". Versión de válvula ASVG con posicionador electroneumático. La válvula de seguridad de cierre rápido está disponible como válvula de asiento pequeña y convence por sus diversas propiedades. Está diseñado para prevenir condiciones operativas peligrosas y proteger la planta. En caso de fallo de la alimentación auxiliar, las válvulas se cierran mediante la fuerza del resorte en 1 segundo y en la función de control en 5 segundos.

Válvulas de cierre rápido-para hidrógeno

Válvulas de cierre rápido-para gases

Electroválvulas: 2/2 vías, 3/2 vías, 5/2 vías

Áreas de uso: Gases combustibles según G260 1st, 2.º y 3.º

Presión de funcionamiento: 0 a 5 bar según EN 161

0 a 16 bar según DIN 3394

Temperatura de funcionamiento/temperatura ambiente: -20 grados a +120 grados . 20 grados a +80 grados.

Cuerpo de válvula: Conexiones bridadas DIN y ANSI y extremos soldados.

Material de la carcasa:

-DIN

GP240GH(1,0619); P250GH (1,0460);

G-X6CrNiMo18 10 (1,4408);

X6CrNiMoTi17-12-2 (1.4571)

-ANSI

A105, A216 WCB

Materiales especiales

Certificación de materiales según EN 10204

Medio de control:

Aire comprimido filtrado y anhidro.

3 a 10 bares.

Material del eje de la válvula:

-con fuelle: X5CrNi1810 (1.4301) / X6CrNiMoTi17

-12-2 (1.4571) y materiales especiales

-con sistema de sellado de varilla: X5CrNi1810 (1.4301)

Tensión de control:

24 VCC; Otros voltajes de 230 VCA están disponibles bajo pedido a partir de DN100 con válvula de ventilación rápida- aguas arriba.

Interruptor de límite:

Según los requisitos del cliente (mecánico o iniciador)

Dimensiones de la unidad de conmutación y detección según el diseño

Grado de protección:

Estándar IP65

Directiva ATEX 2014/34/UE

Otras clases de protección están disponibles bajo petición.

Modelos no-estándar:

Diámetros nominales más grandes y presiones más altas están disponibles bajo pedido.

Trampa de suciedad

ASVG-N

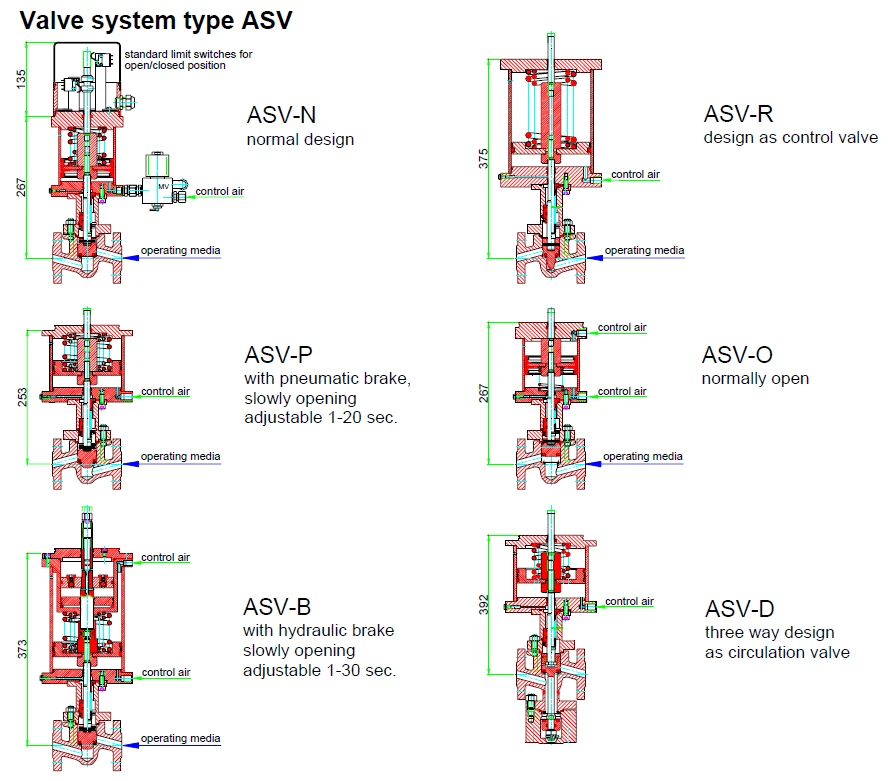

Válvula ASV de cierre rápido-con electroválvulas de 3/2-vías y micro finales de carrera para "Abrir" y "Cerrar". Versión de válvula ASV con posicionador electro-neumático. La válvula de seguridad de cierre rápido está disponible como válvula de asiento pequeña y convence por sus diversas propiedades. Está diseñado para prevenir condiciones operativas peligrosas y proteger la planta. En caso de fallo de la alimentación auxiliar, las válvulas se cierran mediante la fuerza del resorte en 1 segundo y en la función de control en 5 segundos.

Electroválvulas: 2/2 vías, 3/2 vías, 5/2 vías

Áreas de uso: vapor

Presión de funcionamiento: 0 a 40 bar.

Temperatura de funcionamiento/temperatura ambiente: -20 grados a +400 grados; -20 grados a +80 grados

Cuerpo de válvula: Conexiones bridadas DIN y ANSI y extremos soldados.

Material de la carcasa:

-DIN

GP240GH (1,0619); P250GH (1,0460);

G-X6CrNiMo18 10 (1,4408);

X6CrNiMoTi17-12-2 (1.4571)

- ANSI

A105, A216 WCB

Materiales especiales

Certificación de materiales según EN 10204

Medio de control:

Aire comprimido filtrado y anhidro 3 a 10 bar

Material del eje de la válvula:

-con fuelle:

X6CrNi1810 (1.4541) /

X6CrNiMoTi17-12-2 (1.4571)

y materiales especiales.

Interruptor de límite:

Según los requisitos del cliente (mecánico o iniciador)

Las dimensiones de la unidad de conmutación y detección dependen del diseño.

Tensión de control:

24 VCC; Otros voltajes de 230 VCA están disponibles bajo pedido a partir de DN100 con válvula de ventilación rápida- aguas arriba.

Grado de protección:

Estándar IP65

Directiva ATEX 2014/34/UE

Otras clases de protección están disponibles bajo petición.

En-modelos estándar:

Diámetros nominales más grandes y presiones más altas están disponibles bajo pedido.

ASV/K

ASV/K con electroválvula de 3/2 vías y microfinales de carrera para "Abierto" y "Cerrado"

Trampa de suciedad

ASV-K

Válvula ASV de cierre rápido-con electroválvulas de 3/2-vías y micro finales de carrera para "Abrir" y "Cerrar". Versión de válvula ASV con posicionador electro-neumático. La válvula de seguridad de cierre rápido está disponible como válvula de asiento pequeña y convence por sus diversas propiedades. Está diseñado para prevenir condiciones operativas peligrosas y proteger la planta. En caso de fallo de la alimentación auxiliar, las válvulas se cierran mediante la fuerza del resorte en 1 segundo y en la función de control en 5 segundos.

Electroválvulas: 2/2 vías, 3/2 vías, 5/2 vías

Áreas de aplicación: Gasóleo de calefacción EL, M, S y aceites no conformes.

Presión de funcionamiento: máx.. 24bar a +300 grados

max. 28barra a +230 grado

max. 32barra a +200 grado

max. 40barra a +120 grado

Temperatura de funcionamiento/temperatura ambiente: -20 grados a +300 grados

-20 grados a +80 grados

Cuerpo de válvula: Conexiones bridadas DIN y ANSI y extremos soldados.

Material de la carcasa: - DIN GP240GH (1.0619); P250GH (1,0460); G-X6CrNiMo18 10 (1,4408); X6CrNiMoTi17-12-2 (1.4571)

- ANSI A105, A216 WCB Materiales especiales Certificación de materiales según EN 10204

Medio de control: Aire comprimido filtrado y anhidro de 3 a 10 bar.

Material del eje de la válvula: -con fuelle: X6CrNi1810 (1.4541) / X6CrNiMoTi1 -12-2 (1.4571) y materiales especiales

-con sistema de sellado de varilla: X5CrNi1810 (1.4301)

Final de carrera: Según requerimiento del cliente (mecánico o iniciador) Dimensiones de la unidad de conmutación y detección según diseño.

Tensión de control: 24 VCC; Otros voltajes de 230 VCA están disponibles bajo pedido a partir de DN100 con válvula de ventilación rápida- aguas arriba.

Grado de protección: IP65 Estándar Directiva ATEX 2014/34/UE Otras clases de protección están disponibles bajo petición.

ASV/N

ASV/N con electroválvula de 3/2 vías y microfinales de carrera para "Abierto" y "Cerrado"

Trampa de suciedad

ASV-N
